Elektronik devre tasarlarken genellikle işlemcinin hızına veya belleğin kapasitesine odaklanırız, ancak paketi çoğunlukla unuturuz. Oysa silikonu koruyan o siyah kılıf, en az çipin kendisi kadar kritik bir yapboz parçasıdır. Eski devre kartlarında sıkça gördüğümüz o uzun bacaklı DIP veya QFP kılıfların neden azaldığını hiç düşündünüz mü? Bu değişim sadece cihazları küçültmek için değil, aslında tamamen mühendislik zorunlulukları sebebiyle gerçekleşen sessiz bir devrimdir.
Yarı iletken dünyasında “paketleme” teknolojilerinin evrimi, aslında üretim maliyetleri ve değişmez fizik kuralları arasındaki bir savaştır. Endüstri, yıllar içinde “bacaklı” yapılardan vazgeçip taban montajlı lehim toplarına (BGA) doğru hızla evrildi. Bu geçişin arkasında yatan teknik nedenleri ve üretim hattındaki ekonomik gerçekleri, bir mühendis gözüyle samimiyetle inceleyelim. Gelin, malzeme listemizi (BOM) oluştururken aslında nasıl bir üretim ekosistemine dahil olduğumuzu daha yakından anlayalım.

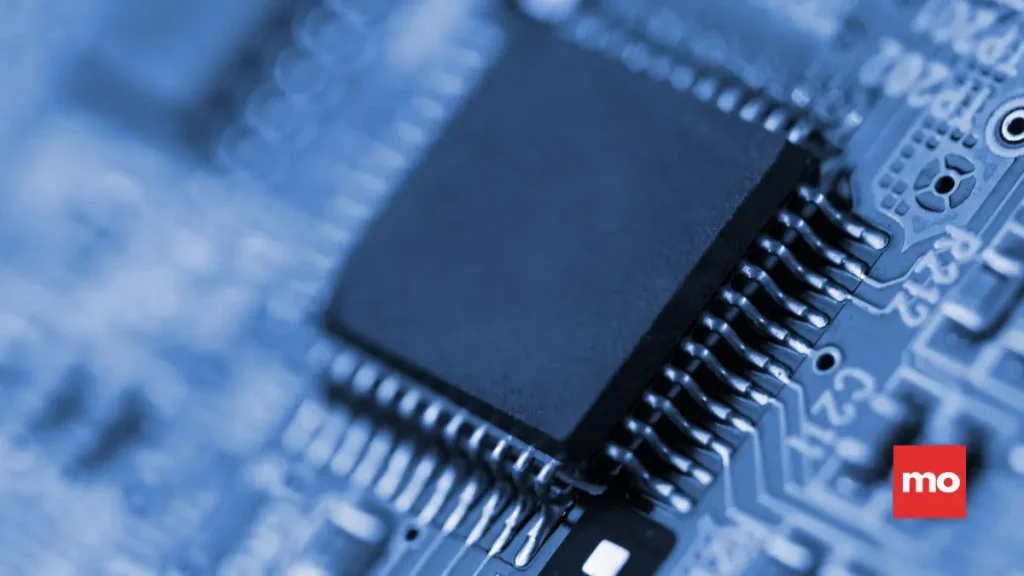

“Leadframe” Devrinin Kapanışı: O Güzel Bacaklı Çipler Nereye Gitti?
Eskiden yarı iletken ürünlerin büyük çoğunluğu, “Leadframe” dediğimiz metal çerçeveli klasik paketlerle seri olarak üretilirdi. Ancak 1980’lerden itibaren üretim süreçleri, maliyetleri düşürmek amacıyla yavaş yavaş Asya kıtasındaki tesislere kaymaya başladı. Çevre kirliliği yönetmelikleri ve artan işçilik maliyetleri, bu eski teknolojinin kâr marjlarını tek hanelere düşürdü. Sonuç olarak, büyük üreticiler hayatta kalabilmek için daha katma değerli olan yeni nesil paketlemelere yöneldi.
Bu ekonomik baskı, piyasadaki pek çok leadframe tedarikçisinin kapanmasına veya teknolojilerini değiştirmesine sebep oldu. Günümüzde hala bazı güç elektroniği devrelerinde bu paketleri görsek de, hacimli üretim artık tamamen değişti. Eski usul üretim hatlarını ayakta tutmak, yeni teknolojiye yatırım yapmaktan çok daha maliyetli hale geldi. Artık endüstri, taban (substrate) bazlı montaj tekniklerini kullanarak hem maliyeti düşürüyor hem performansı artırıyor.

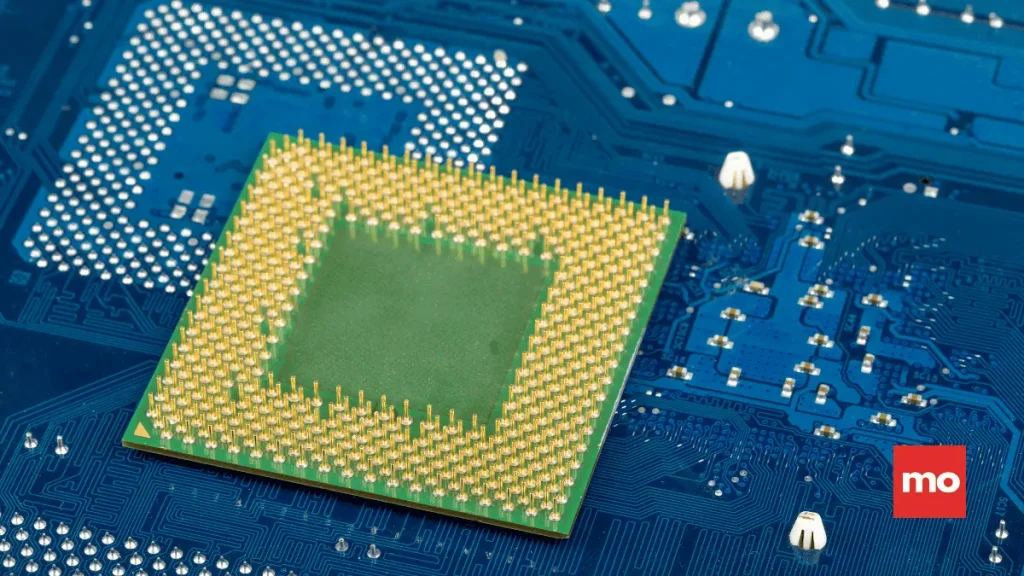

Fizik Kuralları Tel Bağlantılarına “Dur” Dedi
Ekonomik sebepler bir yana, asıl büyük değişim yüksek hız gereksinimleri yüzünden zorunlu hale geldi. 1990’larda hayatımıza giren PCI Express ve Gigabit Ethernet gibi protokoller, eski paketlemenin sınırlarını zorladı. Klasik paketlemede kullanılan “Wire Bond” (tel bağlantısı), yüksek frekanslarda bir indüktans gibi davranarak sinyali bozuyordu. Hız arttıkça, çipin içindeki silikondan bacağa giden o ince tel, veri akışını engellemeye başladı.
Sadece sinyal hızı değil, modern işlemcilerin ihtiyaç duyduğu yüksek güç tüketimi de büyük bir sorundu. Eski tip paketlerde enerjiyi çipin kenarlarından alıp merkeze iletmek, artan güç ihtiyacında yetersiz kalıyordu. Çipin kalbine (core) ulaşması gereken enerji, uzun yollar kat ederken kayıplara ve ısınmaya yol açıyordu. Mühendisler, bu fiziksel limitleri aşmak için elektriği çipe daha doğrudan vermenin bir yolunu bulmalıydı.

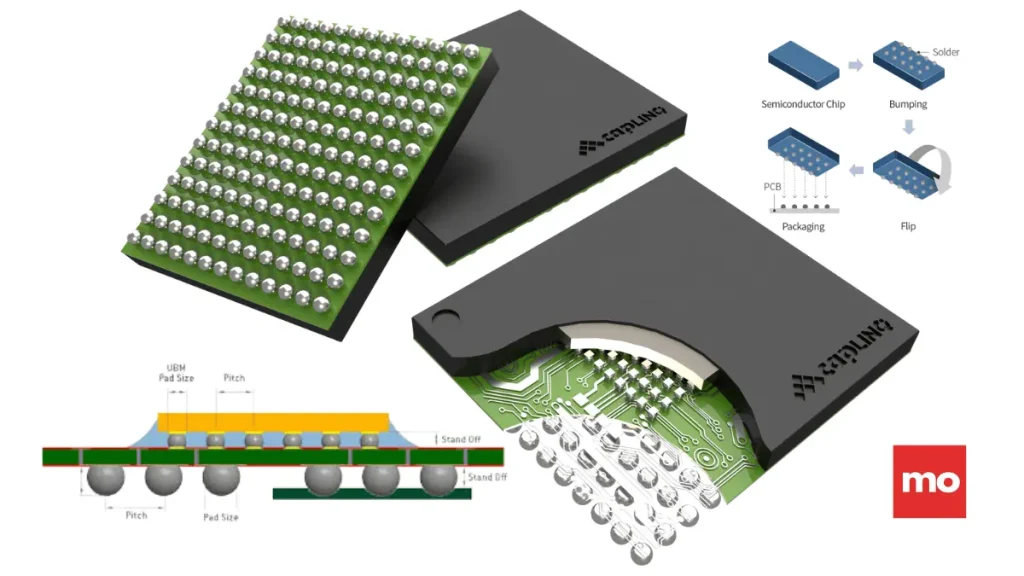

Yeni Kralın Doğuşu: Flip-Chip ve BGA Teknolojisine Zorunlu Geçiş
Endüstri bu darboğazı, teli ortadan kaldırıp çipi ters çevirerek (Flip-Chip) ve altına toplar koyarak çözdü. Bu yeni yöntemde sinyaller, uzun teller yerine çipin altındaki lehim topları sayesinde doğrudan karta iletiliyor. Böylece sinyal yolu kısalıyor, parazit azalıyor ve çok daha yüksek veri hızlarına güvenle ulaşılabiliyor. BGA (Ball Grid Array) paketler, işte bu yüksek performans ihtiyacının ve fiziksel zorunlulukların bir sonucu olarak doğdu.
Güç dağıtımı konusunda da bu yeni mimari, enerjinin çipin her noktasına eşit dağılmasını sağladı. Artık gücü kenarlardan dolandırmak yerine, doğrudan çekirdeğin altına yerleştirilen bağlantılarla kayıpsız bir şekilde verebiliyoruz. Bu teknoloji, bugün kullandığımız modern bilgisayarların, telefonların ve yüksek hızlı veri merkezlerinin temelini oluşturuyor. QFN gibi paketler hala ara bir çözüm olsa da, gelecek tamamen bu taban bazlı yapılar üzerine kurulu.

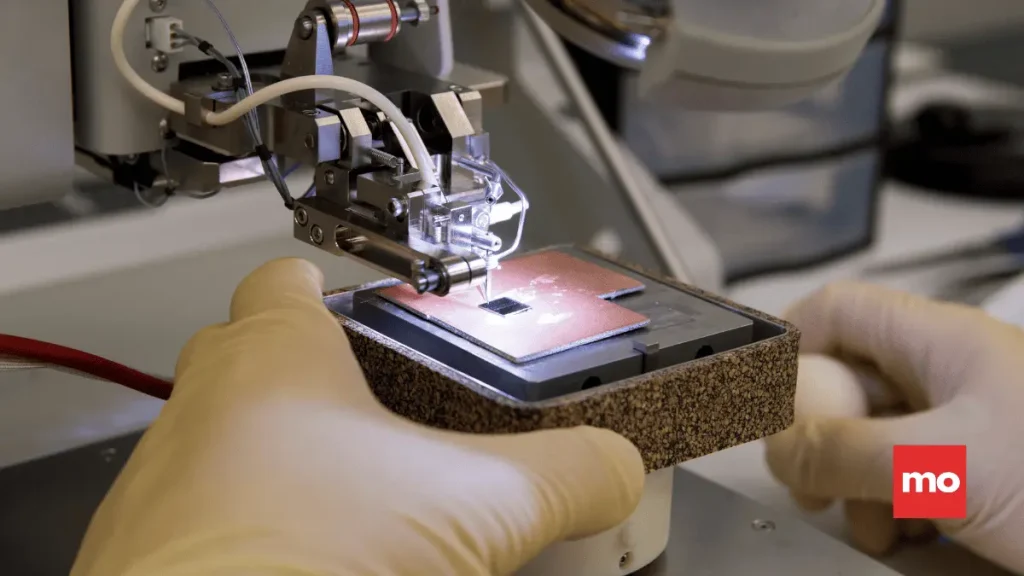

Üretim Tezgahının Arkası: “Eskiyi Üretmek Yeniden Daha Pahalı”
Bir mühendis olarak eski bir çipi projenizde kullandığınızda, aslında riskli bir tedarik zincirine giriyorsunuz. Çünkü eski tip leadframe paketleri “kes ve şekillendir” (trim-and-form) yapmak için gereken kalıpların bakımı çok pahalıdır. Üretim hacmi düştükçe, bu eski makineleri çalıştırmanın birim maliyeti, yeni nesil bir çipi üretmekten daha fazladır. Yarı iletken firmaları (OSAT), düşük hacimli ve eski teknolojili bu siparişleri artık kârlı bulmuyorlar.
Test aşamasında da benzer bir durum söz konusu; modern test cihazları yeni paketlere göre tasarlanıyor. Eski kılıflar için özel test soketleri ve yükleyiciler bulmak, üretim bandında ciddi darboğazlar yaratabiliyor. Eğer bir şirket tüm tedarik zincirini (OSAT) satın almazsa, eski ürünü yaşatmak neredeyse imkansızdır. Bu yüzden, eski bir komponenti projenize dahil etmek, uzun vadede ciddi bir eskime (obsolescence) riski taşır.
Mühendislik Sadece Tasarım Değil, Üretilebilirliği de Öngörmektir
Sonuç olarak, malzeme listemizi (BOM) hazırlarken seçtiğimiz parçanın sadece elektriksel özelliklerine bakmak yeterli değildir. O parçanın üretim teknolojisinin hala endüstri standardı olup olmadığını ve gelecekte üretilip üretilmeyeceğini de sorgulamalıyız. Endüstri, “bacaklı” çiplerden vazgeçip “toplu” (BGA) çiplere geçerken bunu keyfi değil, teknik bir zorunluluktan yaptı. Biz mühendislerin de bu değişimi okuyarak tasarımlarımızı geleceğe uyumlu hale getirmesi mesleki bir sorumluluktur.
