Hepimizin başına en az bir kez gelmiştir: Harika bir makine tasarlarsınız, her şey kusursuz ilerliyordur. Sonra montaj aşamasına gelirsiniz, o yüzlerce cıvatayı, somunu, rondelayı eklersiniz ve… BUM! Bilgisayar kilitlenir. Mouse imleci dönmeye başlar, o akıcı montaj bir anda kare kare ilerleyen bir korku filmine dönüşür.
Geçenlerde Engineering.com’da Peter Brinkhuis imzalı bir yazıya denk geldim ve okurken kendi kendime “İşte bu! Yalnız değilmişiz,” dedim. Yazar, yılların verdiği tecrübeyle CAD programlarında (özellikle Solidworks’te) neden hala cıvatalarla savaştığımızı çok güzel özetlemiş.
Gelin, bu “küçük” parçaların mühendislik hayatımızı nasıl “büyük” bir dert haline getirdiğine ve çözüm yollarına samimi bir göz atalım.
CAD Performans: O Dişleri Görmek Zorunda mıyız?

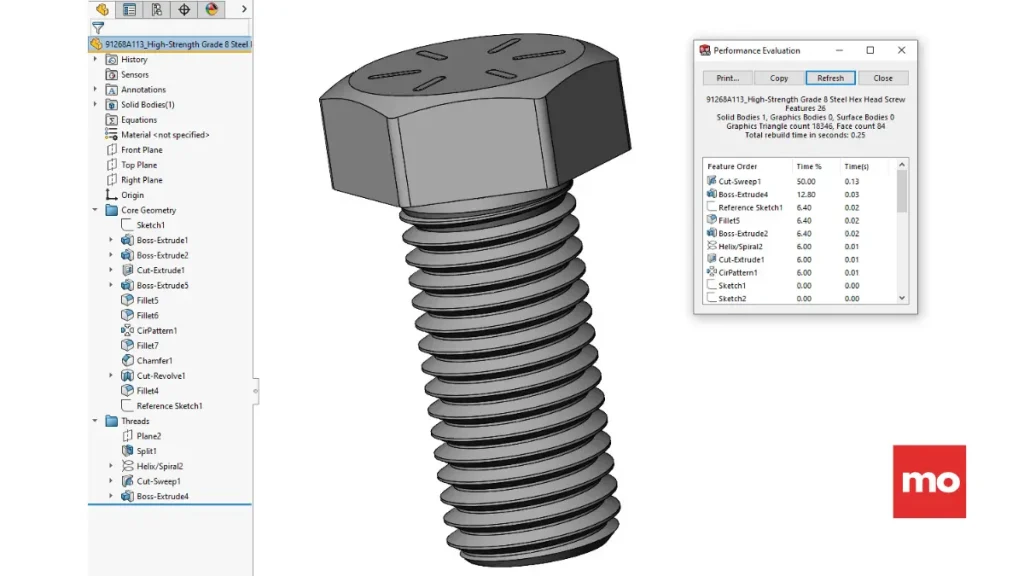

Bir cıvata modelini internetten (örneğin McMaster-Carr gibi sitelerden) indirdiğinizde harika görünür. Üzerindeki helisel dişler (helical threads) gerçeğinin aynısıdır. Ama dürüst olalım, bir fabrika yerleşimi yaparken veya büyük bir konveyör tasarlarken o cıvatanın dişlerini görmeye gerçekten ihtiyacımız var mı?
Yazıda harika bir tespit var: “Tedarikçilerin sağladığı detaylı dişlere sahip modeller, montajı yaklaşık 25 kat yavaşlatabiliyor.”
Sadece basit bir delik ve silindir yeterliyken, o dişlerin her birini renderlamaya çalışan bilgisayarınızın fan sesiyle uçuşa geçmesi bu yüzden. Eğer görsel bir şov yapmıyorsanız, o dişleri modellemeyin. İş arkadaşlarınız ve bilgisayarınız size dua edecektir.
Kütüphane Çöplüğü (Entropi ile Savaş)

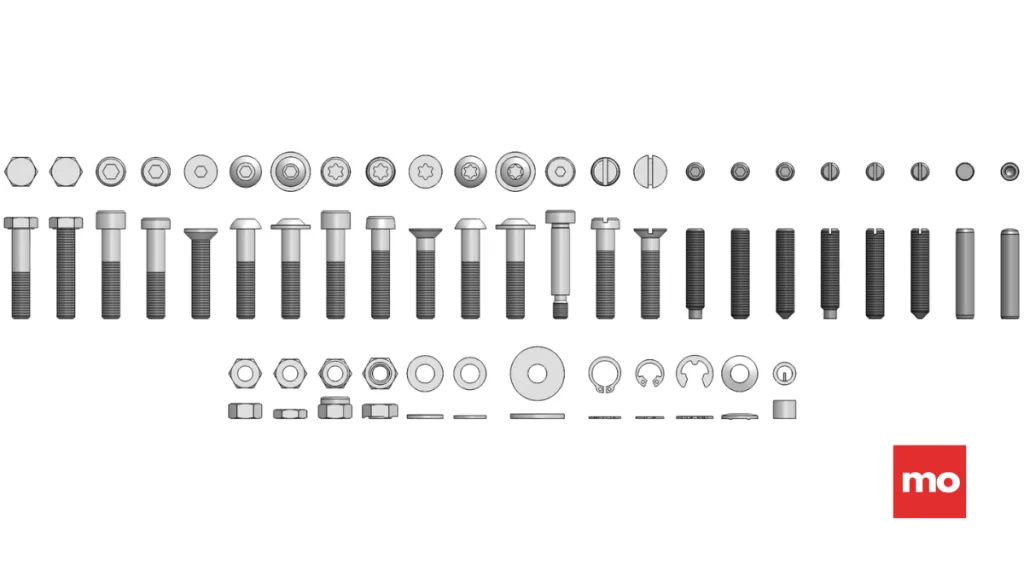

Her mühendislik ofisinin bir “Standart Parça Kütüphanesi” vardır. Genelde büyük hevesle başlanır, sonra işler karışır. Biri gider M7x22 diye (piyasada bulamayacağınız) garip bir cıvata çizer, diğeri malzemeyi yanlış girer.
Sonuç? Malzeme Listesi (BOM) alındığında ortaya çıkan kaos. Bir bakarsınız aynı M8 cıvata, listede üç farklı isimle yer alıyor. Brinkhuis buna “Entropi ile savaş” diyor. Eğer ofiste bir “Cıvata Polisi” yoksa, o kütüphane zamanla bir çöplüğe dönüşmeye mahkumdur.
Hayalet Standartlar: DIN vs ISO
Burası çok kritik. Okulda veya eski teknik resim kitaplarında gördüğümüz standartların çoğu aslında yıllar önce tedavülden kalktı.
Örneğin, hala DIN 933 (Altıköşe Başlı Cıvata) kullanıyor musunuz? Oysa dünya ISO 4017‘ye geçeli çok oldu. “Ne fark eder, cıvata aynı cıvata” demeyin. Anahtar ağızlarında (örneğin M10, M12, M14 için) milimetrik farklar var. Satın almacı ISO alır, siz DIN çizersiniz, sahada o anahtar o başa uymaz.
Yaylı Rondela Efsanesi (Üzgünüm Ama İşe Yaramıyor)
Yazıdaki en çarpıcı noktalardan biri de buydu. Peter, DIN 127 gibi yaylı rondelaların (spring lock washer) aslında 1950’lerden kalma bir alışkanlık olduğunu ve modern titreşim testlerinde (Junker testi) sınıfta kaldığını söylüyor.
Hala alışkanlıktan her cıvatanın altına bir yaylı rondela atıyoruz ama aslında gevşemeye karşı pek bir koruma sağlamıyorlar. Bunun yerine Nord-Lock pullar veya doğru ön yükleme (pre-load) teknikleri kullanmak mühendislik açısından çok daha doğru.
İpleri Eline Al
Cıvatalar küçük olabilir ama tasarımdaki etkileri devasa. CAD programınız kasıyorsa, üretimde yanlış cıvatalar geliyorsa veya montajlarınız titreşimden gevşiyorsa, suçu sadece yazılıma atmayın.
Belki de ofisinizdeki o “kullanılmayan standartları” temizlemenin ve kütüphaneyi sadeleştirmenin vakti gelmiştir.
Sizin ofiste durumlar nasıl? Cıvata kütüphanenizi kim yönetiyor, yoksa herkes kafasına göre mi takılıyor? Yorumlarda buluşalım.
